DPL

Description

Özellikler / Ürünün Avantajları

• Yüksek verimlilik derecesine sahip motorlar standarttır; 0,75 kW nominal güçten itibaren motorlar IE2 teknolojisi ile sunulur
• İkiz pompa tasarımı sayesinde yer ihtiyacını ve montaj maliyetini azaltır
• Ana/yedek işletim ya da pik yük işletimi (harici ek cihazla)
• Motor gövdeleri ve laternalarda standart kondens suyu çıkış delikleri
• Kataforez kaplama sayesinde üstün korozyon koruması
• Standart model: Yekpare milli motor
• N modeli: Standart motor B5 veya V1 paslanmaz çelik takma milli
• Dönüş yönünden bağımsız, akışkan zorunlu olarak etrafından dolandırılan mekanik salmastra
• Tüm flanş pompalarda, pompa gövdesindeki dişli delikleri olan ayaklar sayesinde montajı kolay

Teknik Veriler

• İzin verilen ısı aralığı -20 °C ilâ +120 °C
• Elektrik şebekesi bağlantısı 3~400 V, 50 Hz (talep üzerine)
• Koruma sınıfı IP 55
• Nominal çap DN 32 ilâ DN 100
• Maks. işletme basıncı 10 bar (özel model: 16 bar)

Tanım / Yapı Türü

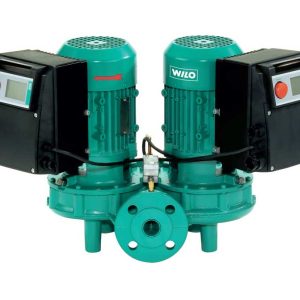

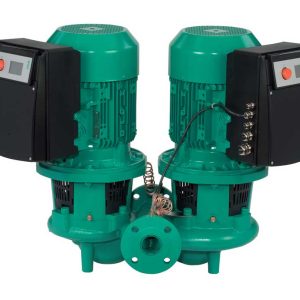

Inline tipi, tek kademeli düşük basınç ikiz pompası

• Değiştirme klapesi
• Mekanik salmastra
• Basınç ölçüm bağlantılı flanş bağlantısı R 1/8
• Yekpare milli motor

Malzemeler

• Pompa gövdesi ve laterna: EN-GJL-250
• Çark: PP cam elyaf ile kuvvetlendirilmiş /EN‐GJL-200 (pompa tipine göre)
• Mil: 1.4021
• Mekanik salmastra: AQ1EGG; Diğer mekanik salmastralar talep üzerine temin edilebilir

Teslimat Kapsamı

• Pompa
• Montaj ve işletme kılavuzu

Opsiyonlar

• PN16 gövdeli H5 varyantı (ek ücret karşılığında)
• Enerji verimliliği sınıfı IE3 olan motorlar, diğer voltaj ve frekanslar ve de ATEX sertifikası talep üzerine temin edilir

Aksesuarlar

• Tabandan montaj için konsollar
• Termistör sensörü, termistör tetikleme rölesi
• Özel motorlar
• Özel mekanik salmastralar
• CC-HVAC, VR-HVAC regülasyon sistemleri ve kumanda cihazları

Genel Bilgiler – ErP-( Ekolojik Tasarım) Yönergesi

• En iyi verimlilik derecesine sahip su pompaları için MEI referans değeri ≥ 0,70’dir.
• Traşlanmış bir çarka sahip bir pompanın verimlilik derecesi, tam bir çark çapı olan bir pompanınkinden genelde daha düşüktür. Çarkın traşlanmasıyla pompa, belirli bir çalışma noktasına uyarlanır, bu sayede enerji tüketimi azalır. Minimum verimlilik endeksi (MEI), tam olan çark çapına göredir.
• Bu su pompasının işletimi farklı çalışma noktalarında daha verimli ve daha ekonomik olabilir ; örn. pompa işletimini tesise uyarlayan değişken bir devir hızı kumandasıyla kontrol edildiğinde.
• Verimlilik referans değerine ilişkin bilgiler www.europump.org/efficiencycharts adresinden edinilebilir.
