DL-E

Description

Özellikler / Ürünün Avantajları

• Daha yüksek verimlilik derecesine sahip, IE2 teknolojisinde motorlar standarttır
• Entegre edilmiş elektronik güç regülasyonu sayesinde enerji tasarrufu
• Kırmızı düğme teknolojisi ve dijital gösterge ile kumanda
• Farklı iletişim tipleri: Ana/yedek işletimi ve paralel işletim
• İşletme ve arıza sinyalleri için yapılandırılabilir bildirim rölesi
• Isıtıcı ve klima uygulamalarına uygun, yapılandırılabilir hata davranışı
• Pompada erişim kilidi
• Trip elektronikli entegre motor tam koruması (KLF)
• Fonksiyonları ve kullanımı Wilo-VeroTwin-DP-E ile aynı
• Kataforez kaplama sayesinde üstün korozyon koruması
• Standart olarak kondens suyu çıkış delikleri

Teknik Veriler

• İzin verilen ısı aralığı -20 °C ilâ +140 °C
• Elektrik şebekesi bağlantısı
  • 3~400 V ±%10 , 50 Hz
  • 3~380 V – %5  + %10 , 60 Hz
• Koruma sınıfı IP 55
• Nominal çap DN 40 ilâ DN 200
• Maks. işletme basıncı 16 bar

Tanım / Yapı Türü

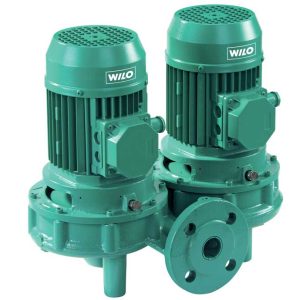

Inline yapı türünde, tek kademeli alçak basınçlı ikiz pompa

• Kumanda klapesi
• Mekanik salmastra
• Flanşlı bağlantı
• Braket
• Kaplin
• Entegre edilmiş elektronik devir hızı regülasyonlu tahrik

Malzemeler

• Pompa gövdesi ve laterna: EN-GJL-250
• Çark:
  • Standart model: EN-GJL-200
  • Özel versiyon: G-CuSn 10
• Mil: 1.4122
• Mekanik salmastra: AQEGG; Diğer mekanik salmastralar talep üzerine temin edilebilir

Donanım / Fonksiyon

İşletim Tipleri

• Sabit fark basıncı için Δp-c
• Değişken fark basıncı için Δp-v
• PID kontrolü
• Kontrol modu (n=sabit)

Manuel Kumanda Düzlemi

• Kırmızı düğme ve ekran

Manuel İşlevler

• Fark basıncı hedef değerinin ayarı
• Devir hızı ayarı (manuel ayar modu)
• İşletim tipinin ayarı
• Pompada AÇ/KAPAT ayarı
• Tüm işletme parametrelerinin konfigürasyonu
• Hata onaylama

Harici Kumanda İşlevleri

• Kumanda girişi „Öncelik Kapalı“
• “Harici pompa değişimi” kumanda girişi (sadece çift pompalı işletimde etkindir)
• Kontrol modu (DDC) ve hedef değer uzaktan ayarı için analog giriş 0–10 V, 0–20 mA
• Kontrol modu (DDC) ve hedef değer uzaktan ayarı için analog giriş 2–10 V, 4–20 mA
• Basınç sensörünün mevcut değer sinyali için analog giriş 0–10 V
• Basınç sensörünün mevcut değer sinyali için analog giriş 2–10 V, 0-20 mA, 4–20 mA

Sinyal ve Gösterge İşlevleri

• Genel arıza sinyali SSM
• Genel işletim sinyali SBM

Veri Alışverişi

• IR monitörü/IR-Stick ile kablosuz veri alışverişi için kızılötesi arayüz
• Bina otomasyonu ile bağlantıya yönelik Wilo IF modülleri için giriş yuvası (Modbus, BACnet, CAN, PLR, LON)

Güvenlik İşlevleri

• Entegre edilmiş trip elektronikli tam motor koruması
• Erişim kilidi

İkiz Pompa Yönetimi (İkiz Pompa ya da 2 x Tekli Pompa)

• Ana/yedekli işletim (arızada otomatik değiştirme fonksiyonu)
• Ana/yedekli işletim 24 saat sonra pompa değişimi
• Paralel işletim
• Paralel işletim (verimlilik derecesi optimize edilmiş pik yük açma ve devre dışı bırakma)

Teslimat Kapsamı

• Pompa
• Montaj ve işletme kılavuzu

Opsiyonlar

• Fark basıncı vericisi olmayan R1 modeli
• Bronz döküm çarklı L1 varyantı (ek ücret karşılığında)
• Küresel grafitli dökme demir gövdeye sahip H1 varyantı (ek ücret karşılığında)

Aksesuarlar

• Taban montajı için sabitleme malzemelerini de içeren 3 konsol
• İkiz pompa gövdeleri için kör flanşlar
• IR monitörü, IR-Stick
• PLR’ye /arayüz dönüştürücüsüne bağlantı için PLR IF modülü
• LONWORKS ağına bağlantı için IF modülü LON
• IF modülü BACnet
• IF modülü Modbus
• IF modülü CAN
• Regülasyon sistemi VR-HVAC
• Regülasyon sistemi CCe-HVAC
• Regülasyon sistemi SC-HVAC

Genel Bilgiler – ErP – (Ekolojik Tasarım) Yönergesi

• En iyi verimlilik derecesine sahip su pompaları için MEI referans değeri ≥ 0,70’dir.
• Traşlanmış bir çarka sahip bir pompanın verimlilik derecesi, tam bir çark çapı olan bir pompanınkinden genelde daha düşüktür. Çarkın traşlanmasıyla pompa, belirli bir çalışma noktasına uyarlanır, bu sayede enerji tüketimi azalır. Minimum verimlilik endeksi (MEI), tam olan çark çapına göredir.
• Bu su pompasının işletimi farklı çalışma noktalarında daha verimli ve daha ekonomik olabilir ; örn. pompa işletimini tesise uyarlayan değişken bir devir hızı kumandasıyla kontrol edildiğinde.
• Verimlilik referans değerine ilişkin bilgiler www.europump.org/efficiencycharts adresinden edinilebilir.
